SeaBat 7160

中浅海用マルチビームソナー

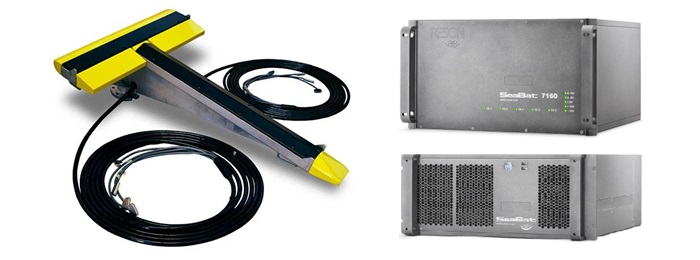

SeaBat 7160

SeaBat 7160

SeaBat 7160は、Teledyne RESON製の中浅海マルチビーム測深機で、直下水深約3000mまでのスワス測深を行います。44kHz帯の中深度向けのモデルながら、トランスデューサ部、船上部ともに同周波数帯の他マルチビーム測深機に比べて軽量・コンパクトに設計されており、一般的な船底艤装だけでなく、取り外し可能な一時艤装で使用することもできます。

最大512本の等距離ビームと、リアルタイムのロール・ピッチ両方向のスタビライゼーションにより、均一かつ高品質なデータを出力します。前代機種のSeaBat 8160からのアップグレードも可能です。


SeaBat 7160による取得データと船底取り付け状況

システム概要図

特徴

  • 直下最大探知レンジ3,000m
  • 周波数44kHz
  • ビーム幅2.0×1.5°
  • 可搬性に優れたコンパクト設計
  • ロール・ピッチのスタビライゼーションに対応
  • 低ノイズパフォーマンス
  • スニペット・サイドスキャンの取得
  • ウォーターカラムデータ・イメージの取得


左:サイドスキャン、右:スニペット
下:ウォーターカラムイメージ

仕様

周波数

44kHz

スワスパフォーマンス※1

2300m@500m深度
3000m@1000m深度
3500m@1500m深度

直下最大レンジ

3000m

直下ビーム幅

2.0×1.5°(受波×送波)

最大スワス角

150°

ビーム数

等距離モード:512本、等角度モード:150本

パルス方式

CW もしくは FM※2

パルス長

CW: 0.2~10ms
FW: 0.2~20ms

最大発信間隔

35Hz

動揺安定化

ロール:±15°、ピッチ:±10°

TX寸法

150mm×1350mm×100mm

RX寸法

1100mm×127mm×82mm

※1:環境に依存します
※2:オプション

ソフトウェア

ソナー制御ソフトウェア「Sonar UI」

ソナーのパラメータ制御には、 Sonar UIを使用します。現代的かつ直感的でわかりやすいインターフェースでソナーの操作を行うことができます。

SeaBat他機種、あるいはHydroSweepと合わせて設置された場合も同じソフトウェアを用いるので、オペレータはソナーによって複数のソフトウェアを習熟する必要がありません。

操船誘導・データ収録・処理ソフトウェア「PDS」

Teledyne RESON社のインハウスカンパニーである、Teledyne PDSが開発した、リアルタイムデータ収録・船舶誘導・ポストプロセスソフトウェアです。

調査計画、データ処理、エディット、体積計算、チャート化をはじめ、測深業務に必要なすべての機能を備えているだけでなく、スニペット・サイドスキャンデータ、ウォーターカラムデータの集録など、HydroSweepとSeaBatのオペレーションに最適化されています。

補助センサー&冶具

  • 表層リアルタイム水中音速度計
  • 鉛直水中音速度計
  • INSなどの各種測位動揺計測装置
  • 送受波器船底艤装用ブラケット
  • フェアリング・フランジ付き艤装金具
