M900 / M450 / M900-2250

2次元イメージング・前方監視ソナー

M900 / M450 / M900-2250

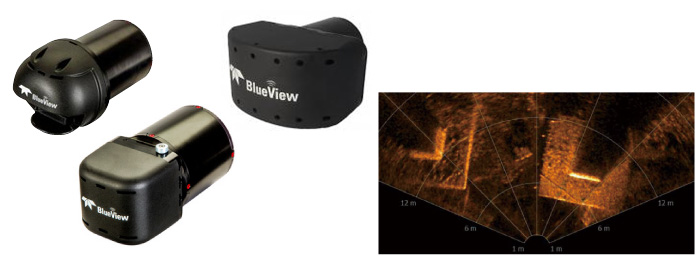

M900、M450、M900-2250

2D Multibeam Imaging Sonar
2次元イメージング・前方監視ソナー

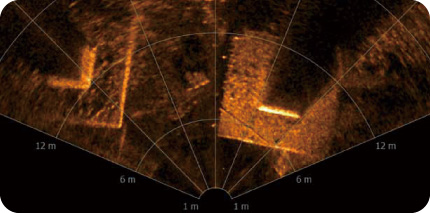

2Dマルチビームイメージングソナーは、扇状(最大130°)に超音波を照射することにより、探知範囲内にある構造物や物体(ダイバー、魚など)を、リアルタイムで可視化することができる水中音響カメラです。

明るさや透明度に関係なく使用できるため、ダイバー目視やビデオカメラによる調査のように調査エリアの明暗・透明度に左右されません。

最大視野角130度、最大測定距離300mという業界トップクラスの性能を誇りながら、小型、軽量な設計であるため、単独オペレーションだけではなく、様々なクラスのAUV・ROVの前方監視ソナーとしても用いられています。

ソナー

特徴

  • 高解像度映像
  • 固定または移動しながら計測可能
  • 直感的に扱える記録/再生ソフトウェア
  • 多彩なラインナップ
  • コンパクト、省電力設計
  • モザイク図作成

活用例

  • AUV/ROV 前方監視
  • ダイバー監視
  • 港湾警備
  • ターゲット追跡
  • 構造物調査
  • 水中捜索及
  • 護岸/堤防損傷調査
  • 機材及び設備配置調整
  • 供給経路追跡及び調査
  • 障害物検出及び回避
  • 船体検査

仕様

  M900-90 M900-130
M900-90・M900-130
発信周波数 900kHz 900kHz
視野角 90° 130°
最大計測距離 100m 100m
最適計測距離 2m~60m 2m~60m
ビーム幅 1°×20° 1°×20°
ビーム数 512本 768本
ビーム間隔 0.18° 0.18°
レンジ分解能 1.3cm 1.3cm
最少ピング発信間隔 25Hz 25Hz
供給電圧 12VDC~48VDC 12VDC~48VDC
最大消費電力 20W 20W
通信 Ethernet/VDSL* Ethernet/VDSL*
耐圧(標準/深海モデル) 1000m/4000m 1000m/4000m
空中重量(標準/深海モデル) 1.81kg/4.78kg 1.81kg/4.78kg
水中重量(標準/深海モデル) 0.39kg/2.31kg 0.39kg/2.31kg
寸法(L×W×H(胴回り))
標準モデル
19.2cm×10.2cm×10.2cm
(10.16cm)
19.2cm×10.2cm×10.2cm
(10.16cm)
寸法(L×W×H(胴回り))
深海モデル
25.9cm×12.7cm×12.7cm
(12.7cm)
25.9cm×12.7cm×12.7cm
(12.7cm)



  M900/2250-130
M900/2250-130
発信周波数 900kHz /2250kHz(2周波)
視野角 130°
最大計測距離 100m/10m
最適計測距離 2m~60m/0.5m~7m
ビーム幅 1°×20°
ビーム数 768本
ビーム間隔 0.18°
レンジ分解能 1.3cm/0.6cm
最少ピング発信間隔 25Hz
供給電圧 12VDC~48VDC
最大消費電力 25W/20W
通信 Ethernet/VDSL*
耐圧(標準/深海モデル) 1000m/4000m
空中重量(標準/深海モデル) 1.95kg/4.99kg
水中重量(標準/深海モデル) 0.43kg/2.31kg
寸法(L×W×H(胴回り))
標準モデル
21.8cm×12.7cm×12.7cm
(12.7cm)
寸法(L×W×H(胴回り))
深海モデル
25.9cm×12.7cm×12.7cm
(12.7cm)



  M450-90 M450-130
M450-90・M450-130
発信周波数 450kHz 450kHz
視野角 90° 130°
最大計測距離 300m 300m
最適計測距離 5m~175m 5m~175m
ビーム幅 1°×10° 1°×10°
ビーム数 512本 768本
ビーム間隔 0.18° 0.18°
レンジ分解能 2.7cm 2.7cm
最少ピング発信間隔 25Hz 25Hz
供給電圧 12VDC~48VDC 12VDC~48VDC
最大消費電力 24W 24W
通信 Ethernet/VDSL* Ethernet/VDSL*
耐圧(標準/深海モデル) 1000m/4000m 1000m/4000m
空中重量(標準/深海モデル) 2.49kg/4.78kg 2.49kg/4.78kg
水中重量(標準/深海モデル) 0.91kg/2.31kg 0.91kg/2.31kg
寸法(L×W×H (胴回り))
標準モデル
22.9cm×19.6cm×10.2cm
(10.16cm)
22.9cm×19.6cm×10.2cm
(10.16cm)
寸法(L×W×H (胴回り))
深海モデル
26.7cm×19.6cm×12.7cm
(12.7cm)
26.7cm×19.6cm×12.7cm
(12.7cm)

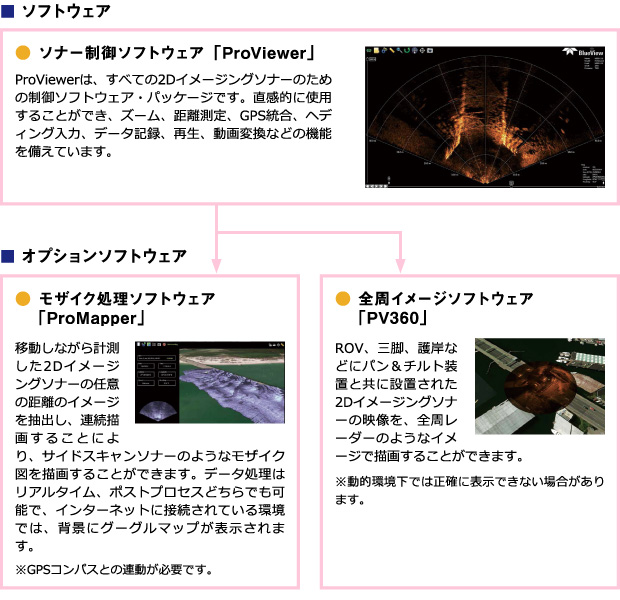

ソフトウェア

計測補助機材 ※オプション

  • GPS/コンパス付手動式ポールマウント
  • 電動式トライポッドマウント
  • 岸壁固定治具
  • 1000m耐圧イーサネット延長ユニット
  • R/Cボート
  • 電動式ポールマウント
  • パン&チルト装置
  • 舷側固定治具
  • 無線データ転送装置
  • ROV



  • イーサネット延長ユニット


イーサネット延長ユニット


  • トライポッド

トライポッド

  • ポールマウント

ポールマウント
