Aqua TROLL 100/200

高精度水位電導度センサー

Aqua TROLL 100/200

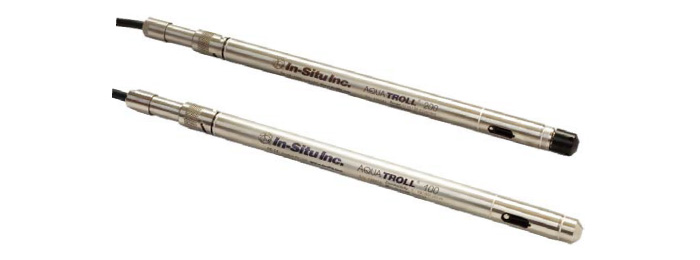

AquaTROLL200(アクアトロール200)は、チタン製の小型水位電導度センサーです。計測中の比重の変化をリアルタイムで水位データに補償する「Dynamic Density」機能を搭載し、設置環境に左右されない高精度の計測を実現しました。
水位センサー非搭載のAquaTROLL100、高精度大気圧計BaroTROLLもご用意しております。

主な特長

過酷な環境でも設置可能

過酷な環境でも設置可能。
ボディーは、腐食性の高い環境や海水でも設置可能なチタンを採用。また、オプションの生物付着防止シールドシステムを搭載することで、海洋での長時間設置も実現しました。

スマートでコンパクトなデザイン

スマートでコンパクトなデザイン。
ボーリング孔にも設置可能なφ18.3mmのスリムでコンパクトな、設置性の高いデザインです。

高精度なデータ提供

高精度なデータ提供。
電導度±0.5%、水位±0.1%FSと高精度なセンサーを搭載しております。さらに、計測中の比重の変化を水位データへ補償する「Dynamic Density」機能で、汽水域や海水でも正確な水位を計測できます。

Win-Situ® ソフトウェアの紹介

当機にロギングしたデータは、標準付属のWin-Situ® ソフトウェアにて抽出。データの管理が簡単に行うことができます。

Win-Situ® Baro Merge

絶対圧計で測定したデータを、気圧計Baro TROLLまたは任意の気圧の値を基に大気圧補正を行うソフトウェアです。

Win-Situ® Software Manager

インストール済みのIn-Situアプリケーションの管理ソフトウェア

Win-Situ® Sync

RuggedReaderとPCのデータ同期用ソフトウェア

各種オプション紹介

大気圧計 Baro TROLL	Cat.No.0089100
Twist-Lock ハンガー	Cat.No.0052230
乾燥材(小)×3	Cat.No.0052230
乾燥材(大)×1	Cat.No.0052230
外部電池パック	Cat.No.0051450
ケーブル延長アダプター	Cat.No.0051490
1/4インチNPTアダプター	Cat.No.0051470

スペックシート

本体仕様

品名	AquaTROLL100/200
動作温度	-5～50℃
保管温度	-40～65℃
精度保証範囲	0～50℃
寸法・重量	直径:18.3mm × 全長:315mm、重量:500g
材質	筐体:チタン　導電率センサ:PVC　ノーズコーン:デルリン
外部出力	Modbus/RS485、SDI-12、4-20mA
内蔵バッテリー	3.6V　リチウム電池(5年または20万測定のうち短い方の動作を保証)
外部電源	DC8～36V
内蔵メモリ容量	4.0MB 記録可能点数:190,000 記録可能ログ数:50
ロギングモード	リニア、リニア平均、イベント
ログインターバル(最短)	1秒(イベントモード時において)
出力インターバル(最短)	1秒
内部時計	日差1秒以下

導電率センサー　※平衡4電極電位方式

測定範囲	EPA Method 120.1:Standard Methods 2510
レンジ	5～100,000μS/cm
精度	読取値の±0.5% + 1μS/cm(<80,000μS/cm) 読取値の±1.0% (>80,000μS/cm)
分解能	0.1μS/cm
換算パラメーター	【導電率(温度補償なし)】※単位:μS/cm、mS/cm レンジ:5～100,000μS/cm 【導電率(25℃換算)】※単位:μS/cm、mS/cm レンジ:5～100,000μS/cm 【塩分】※単位:PSU 0～42PSU 【全溶存物質(TDS)】※単位:ppt、ppm 0～82ppt 【抵抗値】※単位:?/cm 10～200,000?/cm 【比重】※単位:g/? 0.98～1.14g/?

水位センサー　※圧力式(ピエゾ抵抗型)

レンジ	【絶対圧式】 30psia:10.9m(35.8ft) 100psia:60.0m(197ft) 300psia:200.7m(658.7ft) 500psia:341.3m(1120ft) 【大気圧自動補正(差圧、ゲージ)式】 5psig:3.5m(11.5ft) 15psig:11m(35ft) 30psig:21m(69ft) 100psig:70m(231ft) 300psig:210m(692ft) 500psig:351m(1153ft)
設置限界	センサーレンジの2倍まで。3倍で破壊。
精度	±0.05% FS@15℃ ±0.1% FS @0～50℃
分解能	圧力:psi、kPa、bar、mbar、mmHg、inHg、cmH2O、inH2O 水位:in、ft、mm、cm、m
