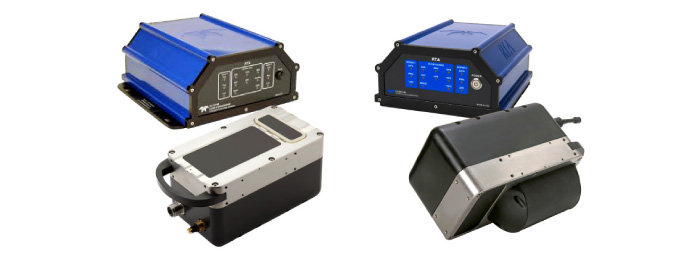

MB2/MB1

ナローマルチビームソナー

MB1

低コストナローマルチビームソナー

低コストながら高パフォーマンスを実現した浅海用ナローマルチビームソナーです。
ビームフォーミング方式を用いた測深技術により最大測定レンジ240m(水深方向)、スワス幅120°の深浅測量が行えます。取得したデータには深度情報だけではなく、ビーム方向の後方散乱強度プロファイルも含まれています。また、サイドスキャンソナー機能も標準で装備しているため、1 台で複合的な観測が可能です。

ソナーヘッドはチタンとアセタール樹脂でできており、軽量で丈夫な設計となっております。その為、従来のような大掛かりな設置治具を必要とせず、小型ボートでもオペレーションを行えます。

ソナーおよび全ての補助センサからのデータが集約されるRTAでは、データの正確な統合のために0.1ミリ秒の精度で時間同期を行えます。オプションでGPSとヘディングセンサーをRTAに内蔵可能で、システム全体をよりコンパクトにまとめることができます。

MB1+Digibar V

MB1 サンプルデータ

MB1 艤装例

システム概要図

特徴

i-Construction対応
低価格・軽量/ コンパクト設計
可変周波数170kHz ～ 220kHz
スニペット&サイドスキャンバックスキャター

ビームフォーミング方式
最大スワス幅 120°
24bit 分解能水中カラムバックスキャター

仕様

周波数	170kHz～220kHzで任意に選択可
スワス角	10°～120°で任意に選択可(等角度発信、等間隔発信)
ビーム幅	3.0°×4.0°
ビーム数	10本～512本で任意に選択可
レンジ解像度(深さ方向)	3.6㎝
パルス長	50μs～600μs
パルス幅	任意に設定可、レンジに依存
最大発信間隔	60Hz
最大レンジ(Nadir)	240m
アナログ・デジタル変換	24bit
入力電圧	12VDC～30VDC または 110VAC～240VAC
消費電力	34W
トランスデューサー耐圧	100m
トランスデューサーケーブル長	15m
環境(稼働/保管)	RTA: -5℃～+50℃/-20℃～+65℃ トランスデューサー: -5℃～+35℃/-20℃～+55℃
寸法 (L×W×H )	RTA: 286.0mm×305.0mm×133.0mm トランスデューサー: 267.0mm×152.0mm×146.0mm
重量(空中/水中)	RTA: 5.8kg(空中のみ) トランスデューサー: 10.2kg/4.3kg

ソフトウェア

ソナー制御ソフトウェア「Image」

Imageは、MB1の制御を行う付属ソフトウェアです。
分かりやすいインターフェースで、直観的にビームフォーミングの設定を変更可能です。また、サイドスキャン、スニペットの表示にも対応します。

MB2

浅海用コンパクトナローマルチビームソナー

ビームフォーミング方式を用いた測深技術により最大測定レンジ200m(水深方向)、スワス幅140°の深浅測量が行えます。スニペット・サイドスキャンソナー機能も標準で装備しているため、1台で複合的な観測が可能です。

ソナーヘッドはチタンとアセタール樹脂でできており、軽量で丈夫な設計となっております。その為、従来のような大掛かりな設置治具を必要とせず、小型ボートやR/Cボートでもオペレーションを行なえます。

ソナーおよび全ての補助センサからのデータが集約されるRTAでは、データの正確な統合のために0.1ミリ秒の精度で時間同期を行えます。オプションで、モーションセンサー、GPSコンパスをRTAおよびソナーヘッドに内蔵したコンパクトシステムもあります。

MB2 サンプルデータ

MB2 艤装例

システム概要図

特徴

軽量・コンパクトな可搬型
可変周波数200kHz～460kHz
スニペット&サイドスキャンバックスキャター

ビームフォーミング方式
最大スワス幅 140°
24bit 分解能水中カラムバックスキャター

仕様

周波数	200kHz～460kHzで任意に選択可
スワス角	10°～140°で任意に選択可(等角度発信、等間隔発信)
ビーム幅	1.8°×1.8°
ビーム数	10本～256本で任意に選択可
レンジ解像度(深さ方向)	2.0㎝
パルス長	100μs～1000μs
パルス幅	任意に設定可、レンジに依存
最大発信間隔	60Hz
最大レンジ(Nadir)	200m
アナログ・デジタル変換	24bit
入力電圧	12VDC～30VDC
消費電力	15W～30W
トランスデューサー耐圧	100m
トランスデューサーケーブル長	15m
環境(稼働/保管)	RTA: -5℃～+50℃/-20℃～+65℃ トランスデューサー: -5℃～+35℃/-20℃～+55℃
寸法 (L×W×H)	RTA: 286.0mm×260.0mm×140.0mm トランスデューサー: 267.0mm×152.0mm×206.0mm
重量(空中/水中)	RTA: 5.5kg(空中のみ) トランスデューサー: 11.3kg/4.9kg
