SeaBat D100
中深海用マルチビーム測深機

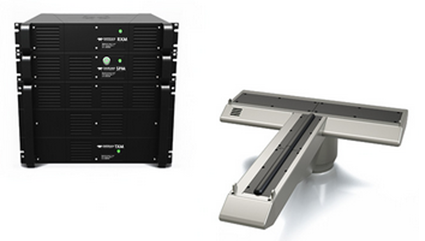

SeaBat D100
SeaBat D100は、SeaBat 7160の後継機でありRESONの大深度用マルチビーム測深機の新たなソナープラットフォーム、SeaBat Dシリーズの最初の機種です。
SeaBat 7160の市場でのユニークポイントであったコンパクトなシステム設計はそのまま、新開発の広帯域トランスデューサによる多マルチピング機能の使用や、アレイ数のアレンジによるビーム幅選択が可能になりました。
小型～大型の測量船への永久艤装はもちろん、大型USVへの装備も可能な画期的なソナーシステムです。
特徴
- 直下最大検知水深3000m
- CWとFMの切替可能な多彩なパルス設定
- 最大4発のスワス発振によるマルチピング測深
- 艤装スペースにあわせて選択可能なトランスデューサ―構成
- バックスキャッター(ウォーターカラム、スニペット、SSS)出力対応
- ロール/ピッチスタビライズによる安定した測深
仕様
計測仕様
| 発振周波数 | 44～60kHz |
| 測深レンジ | 10～3000m |
| 最大発振レート | 20Hz |
| ビーム数 | 最大1024本/スワス |
| ビーム幅 | 1×1°、1×1.5°、2×1.5より選択 |
| 深度解像度 | 6mm |
| パルス | 0.1～35m秒(CWもしくはFW) |
| マルチピング | 2～4スワス |
| ビームスタビライズ | ロール(±15°)、ピッチ(±10°) |
船上ユニット仕様
| 送振モジュール | 受振モジュール | ソナープロセッサー | |
| ラック高 | 6U | 2U | 2U |
| 重量 | 42~50kg* | 12kg | 12kg |
| 高さ | 315mm | 88mm | 88mm |
| 幅 | 478mm | 478mm | 478mm |
*ビーム幅構成により異なります
トランスデューサ仕様
| ビーム幅 (Tx/Rx) |
1×1° | 1×1.5° | 2×1.5° |
| 送波器 (寸法/重量) |
1622×116×109mm / 44kg |
1622×116×109mm / 44kg |
830×116×109mm / 22kg |
| 受波器 (寸法/重量) |
152×1475×90mm / 30kg |
152×983×90mm / 20kg |
152×983×90mm / 20kg |
| ケーブル長 | 標準25m | ||
詳細につきましては、お問合せください。
