マルチビームによるダム堆砂測量

近年、ダム堆砂測量はシングルビーム測量からマルチビーム測量へと移行しつつあります。シングルビームでは数十mピッチでの横断測量となるため、マルチビームでメッシュ状にくまなく計測したデータと比較して、堆砂量の算出に大きな違いが生じることがあります。より適正な土砂管理を進めるためにも、マルチビームによるダム堆砂測量の需要が高まっていくと考えられます。
現在、ダム堆砂測量では1.5°×1.5°より細いビーム幅の機種が主流として用いられます。当社の製品ではシーバットシリーズのT20-PおよびT50-Pがそれに該当します。
一方で、浅場ではビームの幅よりもコンパクト性が重視されるため、無人ボートに搭載したコンパクトマルチビームMB2の活用を積極的に進めております。無人ボートにMB2を艤装することで、センサー吃水深は10cm程度となるため、ダム上流側や汀線際といった浅場での測量が可能となります。また、船外機船を持ち込みにくいダムなどでは、無人ボート搭載型MB2を使えば、ゴムボートで計測することも可能です。

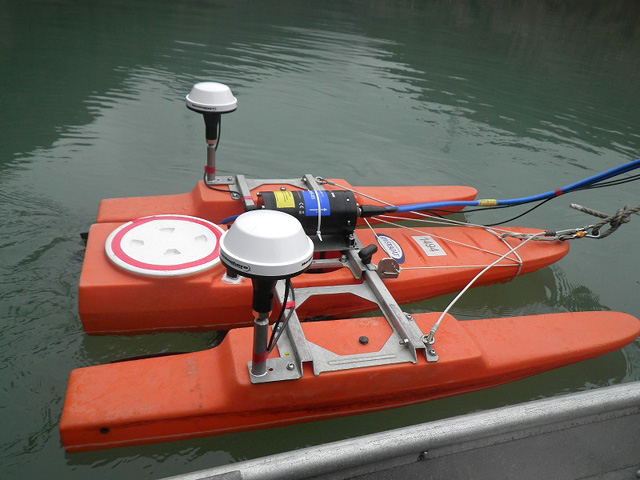

  • 艤装状況

  • 計測状況

  • 観測結果

堆砂測量向けマルチビーム機種一覧
  • T20-Pソナー

  • T50-Pソナー

  • 船上局

SeaBat T20-PSeaBat T50-P
周波数190~420kHz
分解能0.6cm(深度方向)
ビーム幅(横×縦)1.0×1.0°(400kHz)
2.0×2.0°(200kHz)
0.5×1.0°(400kHz)
1.0×2.0°(200kHz)
ビーム数10~512(任意に設定可)
スワス幅140°/ 165°(等間隔/等角度)150°/ 165°(等間隔/等角度)
直下最大レンジ550m (200kHz)475m (200kHz)
575m (200kHz:X-range機能使用時)
発信間隔50Hz
測深方式クロスファンビーム方式(ビームフォーミング)
サイズ船上局131×424×379mm( H×W×D)
送波器86.6×93.1×280.1mm( H×W×D)
受波器123×254×102mm90.7×460×102mm
重量船上局14kg(空中)
送波器5.4kg/3.4kg (空中/水中)
受波器5.0kg/4.2kg (空中/水中)8.2kg/3.9kg(空中/水中)
  • MB1ソナー

  • MB2ソナー

  • 船上局

MB1MB2
周波数170~220kHz200~460kHz
分解能3.6cm(深度方向)2.0cm(深度方向)
ビーム幅(横×縦)3.0×4.0°1.8×1.8°
ビーム数10~512(任意に設定可)10~256(任意に設定可)
スワス幅10~120°(任意に設定可)10~140°(任意に設定可)
直下最大レンジ240m200m
発信間隔60Hz
測深方式クロスファンビーム方式(ビームフォーミング)
サイズ船上局286.0×305.0×133.0mm(L×W×H)286.0×260.0×140.0mm(L×W×H)
ソナー267.0×152.0×146.0mm(L×W×H)267.0×152.0×206.0mm(L×W×H)
重量船上局5.8kg(空中)5.5kg(空中)
ソナー10.2kg/4.3kg (空中/水中)11.3kg/4.9kg (空中/水中)

システム構成

ナローマルチビーム測深機[TeledyneReson]シーバットT20-P、T50-P
[TeledyneOdom]MB1、MB2
リアルタイム水中音速度計SVP70
無人ボートRiverBoat、HighspeedRiverBoat、ZBoat(ラジコンボート)
動揺センサーDMS-05、POS MV Surfmaster、POS MV Wavemaster
水中音速度計Digibar S
船位誘導・データ収録及び
データ解析・処理ソフト
PDS
