Aqua TROLL 600

多項目水質計

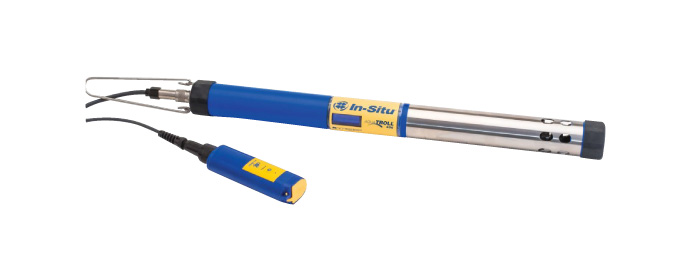

Aqua TROLL 600

Aqua TROLL 600

AquaTROLL 600(アクアトロール600)は、スマートフォンやタブレットから操作可能な直読式・自記式兼用のユニークな多項目水質計です。淡水・海水など場所を問わずあらゆる環境で、品質の高いデータを提供します。また、現場での利便性を追求したコンパクトでスマートなデザインとなっています。

主な特徴

多目的な直読式・自記式兼用

PCやスマートフォンから直読データを表示/記録するだけでなく、内蔵メモリやmicroSDカードにロギングすることも可能なので、スポット観測、長期設置観測、どちらにも対応しています。

スマートフォンで簡単操作

スマホやタブレット端末から、観測設定、直読データの表示/記録、ロギングデータの回収だけでなく、センサーの簡易校正も簡単に行うことができます。また、観測地点のGPSや写真の登録/管理、データをCSV形式に変換しメール送信することも可能です。スマートフォン1台あれば現場にPCを持ち込む必要がなく、作業時間を大幅に短縮できます。

高精度なデータ提供

5つのセンサーで、水位、水温、pH/ORP、導電率/塩分濃度/TDS、DO、濁度/TSSなど最大22項目を同時計測できます。高精度なセンサーに加え、自己補償機能と自己診断機能によって、長期間品質の高いデータを提供します。センサーは目的に応じてカスタマイズできます。

LCDディスプレイ搭載

ゾンデ本体に搭載されたLCDディスプレイでは、センサーコンディション、ロギング状態、バッテリー残量を表示し、さらに観測設定をすることができます。本体をタップ/傾けることで、PCなどの外部機器の接続なしに操作ができる画期的な機能です。

現場での利便性を追求したデザイン

φ4.7cmというスマートで、軽量・コンパクトで可搬性に優れたデザインと、チタンと樹脂で構成された堅牢なボディーは、淡水・海水など設置環境を問わず長期間の計測を実現します。

防汚対策に優れたデザイン

防汚対策としてフラットに設計されたセンサー表面をワイパーが完全に清掃し、汚れ付着によるドリフトを最小限に抑えます。また、ドライバー一本で簡単にプローブの取り外しが可能なので、現場でのメンテナンスも簡単に行うことができます。

商品説明動画

設置写真

スペックシート

本体仕様

品名 AquaTROLL600
動作温度 -5~50℃(凍結なきこと)
保管温度 -40~65℃(センサー内部未充填、凍結なき場合)
(pH/PRPセンサーは-5℃~+65℃)
寸法 直径:4.7cm × 全長:59.2cm(ハンガーを含めた場合は全長72.9cm)
重量 1.45kg(全センサー、バッテリー、ハンガー含む)
材質 ポリカーボネート樹脂、チタン、セラミック等
防水、防塵規格 IP68(センサー、ケーブル装着時)
IP67(センサー、ケーブル装着時またはバッテリーカバー未装着)
設置限界 245m(水位センサー装着時は水位レンジに依存)
出力オプション RS-485、Modbus、SDI-12、Bluetooth®

メモリ ※1

  • ゾンデ内蔵メモリ:16MB
  • microSDカード(取出可):8MB

 データは.csvフォーマットで保存。

内蔵バッテリー 単一アルカリ電池×2本
バッテリー駆動時間 ※2 9ヵ月(ワイパー無し)、6ヶ月(ワイパー有り)
外部電源 8~36V DC(通常は使用しません)
読取間隔 10秒(ワイパー装着の場合は15秒)
保存データファイル数 50データファイル
ロギングモード リニア、リニア平均、イベント
ロギング間隔 1分~99時間
通信デバイス TROLL ComまたはWireless TROLL Com
ケーブル ポリウレタン(通気/非通気)またはTefzel®(通気のみ)
LCDディスプレイ ロギング、センサー、ポート、バッテリー状態を表示
操作ソフトウェア Android™:VuSitu
Windows®:Win-Situ 5
ソフトウェア要件 VuSitu:Android4.4及びBluetooth2.0
Win-Situ 5:Windows®7以上
認証 CE、FCC(SSSBC127-X)、WEEE、RoHS、技術基準適合証明

※1 ゾンデ内蔵メモリには、100,000ポイント(≒30パラメータを15分インターバルで3年間)以上記録可。1ポイント=時刻+6パラメータ換算。
※2 全センサー、ワイパーを装着し15分インターバルで計測した場合の理論値。実際の寿命は設置環境により異なります。

水温 ※3

精度 ±0.1℃
レンジ -5 to 50℃
分解能 0.01
初期応答時間 T90<15s、T95<30s
測定単位 摂氏、華氏
測定原理 EPA 170.1

※3 水中への設置直後において

大気圧(標準搭載)

精度 ±1.0mbar
レンジ 300 - 1,100mbar
分解能 0.1mbar
初期応答時間 T90<1s、T95<1s
測定単位 psl、kPa、bar、mbar、inHg、mmHg、cmH2O、inH2O
測定原理 シリコン歪みゲージ

pH ※4

測定範囲 pH0~12
精度 ±0.1pH
レンジ 0 to 14pH units
分解能 0.01
初期応答時間 T90<2s、T95<3s
測定単位 pH
測定原理 Std. Methods
4500-H+/EPA150.2

※4 温度変化なき環境にて

ORP ※5

精度 ±5.0 mV
レンジ ±1400 mV
分解能 0.1 mV
初期応答時間 T90<15s、T95<30s
測定単位 mV
測定原理 Std. Methods 2580

※5 温度変化なき環境にて

導電率 ※6

精度 ±0.5% of reading + 1μS @0-100,000μS/cm
±1.0% of reading +    @100,000-200,000μS/cm
レンジ 0~350,000μS/cm
分解能 0.1μS/cm
初期応答時間 T90<3s、T95<5s
測定単位 導電率:μS/cm、mS/cm
塩分濃度:PSU
総溶解固形分:ppt、ppm
抵抗値:Ω・cm
比重:g/㎤
測定原理 Std. Methods
2510/EPA 120.1

※6 校正点を基準として

TDS

レンジ 0~350ppt
分解能 0.1ppt
測定単位 ppt、ppm
測定原理 Std. Methods 2580

塩分濃度

レンジ 0~350PSU
分解能 0.1PSU
測定単位 PSU、ppt
測定原理 Std. Methods 2520A

蛍光式溶存酸素(RDO)

精度 ±0.1mg/L@20- を ±10% of reading
レンジ 0~50mg/L
分解能 0.01mg/L
初期応答時間 T90<45s、T95<60s
測定単位 mg/L、ppm、飽和%
測定原理 EPA-approved
In-Situ Methods:
1002-8-2009
1003-8-2009
1004-8-2009

TSS

レンジ 0~1500mg/L
分解能 0.1mg/L
測定単位 ppt、mg/L

濁度

精度 ±0.2%または2NTU/FNU
レンジ 0~4,000NTU
分解能 0.01NTU@0~1,000
0.1NTU@1,000NTU~
初期応答時間 T90<1s、T95<1s
測定単位 濁度:NTU、FNU
TSS:ppt
測定原理 ISO 7027

水位/圧力 ※7

精度 ±0.1% FS @15℃(200mレンジのみ±0.3% FS @15℃)
レンジ 9.0m、30m、76m、200m(差圧式、絶対圧タイプ共通)
分解能 0.01%FS
初期応答時間 T90<1s、T95<1s
測定単位 圧力:psi、kPa、bar、mbar、inHg、mmHg、cmH2O、inH2O
水位:in、ft、mm、cm、m
測定原理 ピエゾ圧力センサー

※7 差圧式タイプのセンサーは、内蔵大気圧センサーとの圧力補正を自動で行います。

製品保証期間

2年 ※pH/ORPセンサーは1年保証となります。
