Pulse-80 / Pulse-40
組み込み用IMUユニット

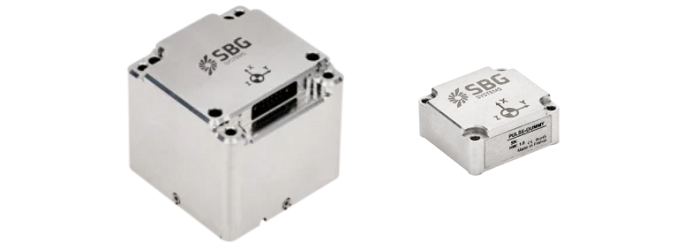

Pulse-80 / Pulse-40
仏SBG Systems社製のPulseシリーズは、同社が組み込みおよび開発使途向けにリリースした純粋な慣性計測ユニットです。IMUを用いた慣性航法装置のマーケットで長年の経験を持つ同社が設計し、高度なキャリブレーションを経て、すべてのユニットが製造・出荷されます。
特徴
- 超小型筐体、低消費電力、超低ノイズ
- 低レーテンシー、高データレート出力
- 最高クラスの振動誤差(VRE)
- -40 to 85℃の広温度レンジでキャリブレーション済み
- 優れたバイアス安定性
- MIL-STD 810G準拠の衝撃・振動耐性
|
オプションの開発用IO基板セットを使用することで、USB-UARTブリッジインターフェースで機器に簡単にアクセスすることができます。 |
 |
機器仕様
| Pulse-80 | Pulse-40 | |
|---|---|---|
| 加速度計測レンジ | ±40g | |
| 角速度計測レンジ | ±200°/s | ±2000°/s |
| バイアス安定性 | 速度:6μg 角度:0.05°/h |
速度:6μg 角度:0.8°/h |
| ランダムウォーク | 速度:0.02m/s/√h 角度:0.012°/√h |
速度:0.02m/s/√h 角度:0.08°/√h |
| 帯域幅 | 加速度:450Hz 角速度:100Hz |
加速度:480Hz 角速度:480Hz |
| バイアス再現性 (1年間) |
加速度:1000μg 角速度:7°/h |
加速度:1500μg 角速度:250°/h |
| スケールファクター誤差 | 加速度:300ppm 角速度:500ppm |
加速度:300ppm 角速度:1500ppm |
| 非直線性誤差 | TBD | 50ppm of FS |
| 振動整流誤差 | TBD | 加速度:0.03 mg/g² 角速度:0.2°/h/g² |
| 直交性 | TBD | 加速度:0.01° 角速度:0.02° |
| 出力レート | 最大2kHz | |
| 出力ボーレート | 最大4M bps | |
| 通信形式 | BOX筐体:RS422/RS485 OEM筐体:UART (LVTTL) |
UART (LVTTL) |
| 温度範囲(動作・保管) | -40～85°C | |
| 電源仕様 | 5～36VDC | 3.3～5.5VDC |
| 重量 | 250g | 12g |
| 寸法 | 56 x 56 x 48 mm | 30 x 28 x 13.3 mm |
カタログ
より詳細な仕様はお問合せください。
