Parasound
パラメトリックサブボトムプロファイラ
ParaSound

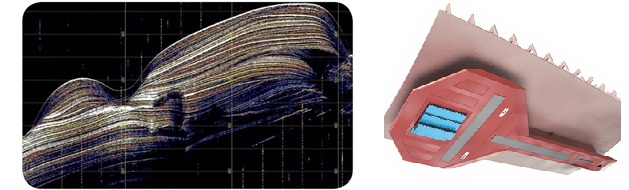

ParaSoundは、Teledyne RESON製のフルオーシャンデプス対応の船底装備型サブボトムプロファイラです。
1986年に大深度ソナーとしてはじめてパラメトリック技術を採用してから、ParaSoundは革新的な進化を続け、海洋地層探査ソナーのベンチマークであり続けました。
パラメトリック効果により生成される音響ビームは、0.5～7kHzという低周波帯でありながらもビーム幅4.5°という超狭指向性を達成し、最小15cmのサンプリング解像度、本システム特有のQEDマルチピング技術をもって、海底下の堆積物構造をクリアかつシャープに最大で200m以上※の貫通深度で出力します。
本システムでは、生成される2次周波数成分のうち、低周波ビーム( 0.5～7kHz )を地層探査に用いる一方、高周波ビーム(37～42kHz)はウォーターカラムの取得に活用することもできるので、地層データだけでなく海底噴出物など水中空間のエコーを包括的に評価するような、地球物理・科学的探査のアプリケーションにも幅広く対応可能です。
※海底下の貫通深度は環境に依存します
システム概要図

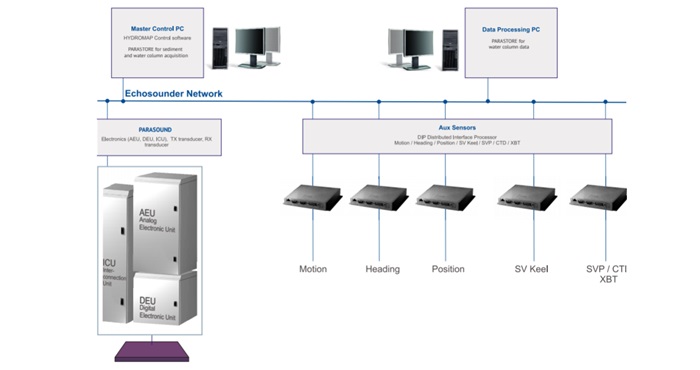

上:システム結線概念図

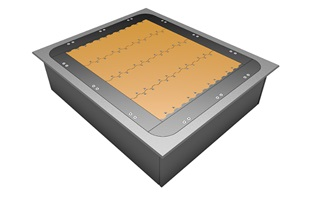

P70タイプ トランスデューサ外観
特徴
パラメトリック効果
|
特定の2つの近似周波数の音響ビームをそれぞれトランスデューサから発振
2つの音響ビームが水中で干渉し、それぞれの周波数の和と差である、あらたな2つの周波数の音響ビームが生成
新たに生成された音響ビームは、鋭い指向性(最大4.5°)を持つため、低周波3kHzビームを地層探査、高周波39kHzビームを水中のエコー取得(ウォーターカラム)に利用。 |
 |

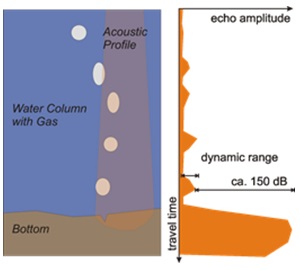

DDT(Double Digitizing Technology)
|
海底およびその下の地層と、水中の散乱体から反射してくる微細なエコーでは、その大きさ、変化幅に大幅な差があります DDTでは、これらダイナミックレンジが大幅に異なるエコーの受波シグナルに対し、それぞれ違うTVGを反映し別個にデジタイズ処理を行います。これらを一つの系列に複合することで、同一ビーム内で地層からの反射と、ウォーターカラムの同時表現を可能にしています。 |
 |
QED (Quasi-Equidistant) Multi-Pingモード
大深度の観測では、トランスデューサ面から海底までの音波の帰り時間が非常に長いため、一般的な発振・受信サイクルを行うシングルピングでは、データの取得率が低下します。
ParaSoundのQEDモードでは、オペレータが入力する送波間隔と計測水深をもとに、発振が地層からのエコー受信時間とオーバーラップしないように計算して、オペレータが指定した間隔に限りなく近い送波サイクルを自動的に構築します。
QEDの有無によるデータ比較(左:QED無、右:QED有)
これによりParaSoundは最大で16ピングまで同時発振を行い、海底下の堆積構造をより鮮明化するとともに、より速い船速(～15knt)での調査も可能にしました。
仕様
|
周波数 |
プライマリ発振周波数: セカンダリ高周波数: セカンダリ低周波数: |
|---|---|
|
最大貫通深度※ |
P70: 最大>200mペネトレーション |
|
解像度 |
最大レンジ解像度: 6cm 堆積物解像度: <15cm |
|
最大発信レート |
16Hz |
|
パルス |
パルス長0.17～25msのCW波あるいはFM波 |
| マルチピング |
最大16ピングまで |
|
ビーム幅 |
4.5° |
|
動揺安定化 |
ロール:±15°、ピッチ:±10°、ヨー:±10°、 |
|
最大送波パワー |
P70: 70kW |
|
送波ソースレベル |
P70: 245/206dB |
|
受信チャンネル数 |
P70: 128トランスデューサ |
|
トランスデューサ寸法 |
※お問合せください |
|
出力データフォーマット |
ASD、PS3、SEG-Y |
※達成貫通深度は、環境と底質に左右されます
サンプル
水深2200m – 100mの堆積物貫通
水深300m – 100mの堆積物貫通
極浅海域(水深40m)- 堆積盆に堆積した地層と、噴出する生物起源ガス
ソフトウェア
Teledyne ParaStore
 |
ParaSound ソナーのパラメータ制御から堆積物プロファイル・ウォーターカラムデータの集録、後処理を行う標準ソフトエアです。 |
補助センサー&治具
- 表層リアルタイム水中音速度計
- INSなどの各種測位動揺計測装置
- 送受波器船底艤装用ブラケット
- エコーグラム印刷用プリンタ
