コンパクトモデム・ウルトラコンパクトモデム

水中音響モデム

Benthos社製水中音響モデムコンパクトモデム(CM)/ ウルトラコンパクトモデム(USM)

コンパクトモデム(CM)/ ウルトラコンパクトモデム(UCM)は、Teledyne Benthos社が開発した音響モデム史上、最も小型の水中音響モデムです。Teledyne Benthos社製の水中音響モデムは、水中における音響通信のために、世界各地のさまざまな水中アプリケーションで使用されています。水中音響通信は、電波を使用した通信が困難な水中環境において、音波で無線通信を行う技術です。水中音響モデムを用いることで、従来必要であった水中ケーブルやコネクターに伴うコストや施工の複雑さ、断線リスクを大幅に低減し、高い汎用性を実現します。本製品は、水中機器と陸上機器間、または水中機器同士のデータ送受信やコマンド伝送など、幅広い用途でご利用いただけます。

製品特性

コンパクト設計

ATM-900シリーズよりも小型軽量で組み込みや取付が容易です。

あらゆる構成に対応できる柔軟な設計

豊富なコマンド、トリガー、トランスデューサーのオプションを備えており、柔軟な設計が可能です。

省電力設計

任意の時間で休止状態に出来るため、無駄な電力消費を軽減します。

高い信頼性・堅牢性、実績ある長距離通信

仕様

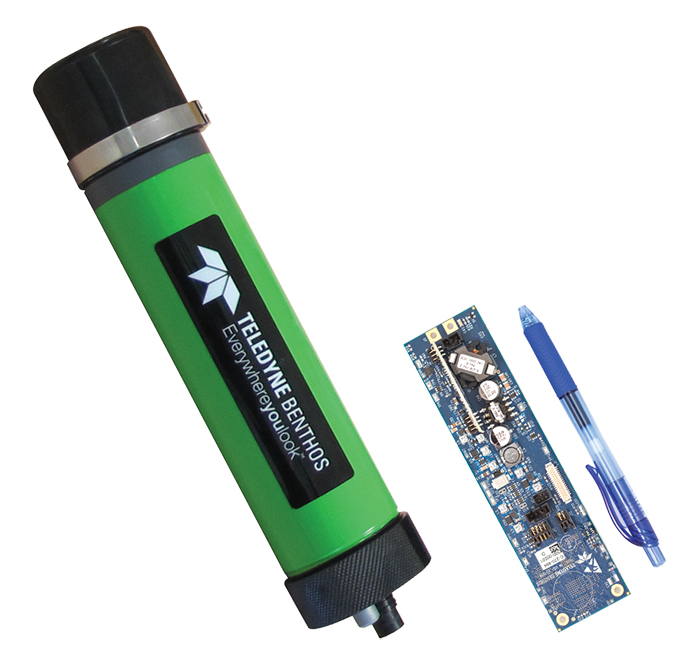

コンパクトモデム(CM)

耐圧	1000m
電源	外部電源または内蔵バッテリー
外部電源	7～14VDC
OEMボードサイズ(LxWxH)	165.1mm x 41.4mm x 23.8mm
OEMボード重量(空中)	0.03kg
ハウジング寸法(mm)	Φ73.7mm x363.3mm
重量(空中/水中)	1.68kg/ 0.59kg
周波数帯/レンジ※	LF(9～14kHz)/ ≧6km MF(16～21kHz)/ ≧4km Wide Band C(20~30kHz)/ ≧2km
モデムアドレス数	250
音響モデム通信速度	140～2400 bits/sec (MFSK transmit/receive) 80 bits/sec (FH transmit/receive) ～4800bit/sec (BlueStreamX2/ Wide Band C)
チルトレンジ	0～180°
チルト精度	±1°
動作温度	-5～50℃
保管温度	-45℃～85℃
シリアルインターフェース	3.3VDC CMOS serial, 3.3VDC RS-232
受信時電力仕様	標準:400mW@12 VDC / 最大:445mW@12 VDC
発信時電力仕様	標準:2W/ 最大:5W
節電モード消費電力	最大3mW@12VDC (48秒間のウェイクアップ中)
オプション	LBL/Multi Receive (-M) , Waveform play (-W)

※:使用環境による

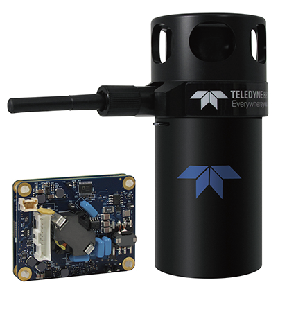

ウルトラコンパクトモデム(UCM)

耐圧	750m(OEMの場合は最大6000m)
電源	外部電源ー
外部電源	12～36VDC
OEMボードサイズ(LxWxH)	61.0mm x 48.3mm x 28.2mm
OEMボード重量(空中)	0.05kg
ハウジング寸法(mm)	Φ68.6mm x 146.1mm
重量(空中/水中)	0.675kg/ 0.214kg
周波数帯/レンジ※	Wide Band C(20~30kHz)/ ~2km
モデムアドレス数	250
音響モデム通信速度	140～2400 bits/sec (MFSK transmit/receive) 80 bits/sec (FH transmit/receive) ～4800bit/sec (BlueStreamX2/ Wide Band C)
チルトレンジ	0～180°
チルト精度	±1°
動作温度	-5～50℃
保管温度	-45℃～85℃
シリアルインターフェース	3.3VDC CMOS serial, 3.3VDC RS-232
受信時電力仕様	標準:345mW@12 VDC / 最大:360mW@12 VDC
発信時電力仕様	標準:4W/ 最大:10W
節電モード消費電力	最大3.5mW@12VDC (48秒間のウェイクアップ中)
オプション	LBL/Multi Receive (-M) , Waveform play (-W)

※:使用環境による

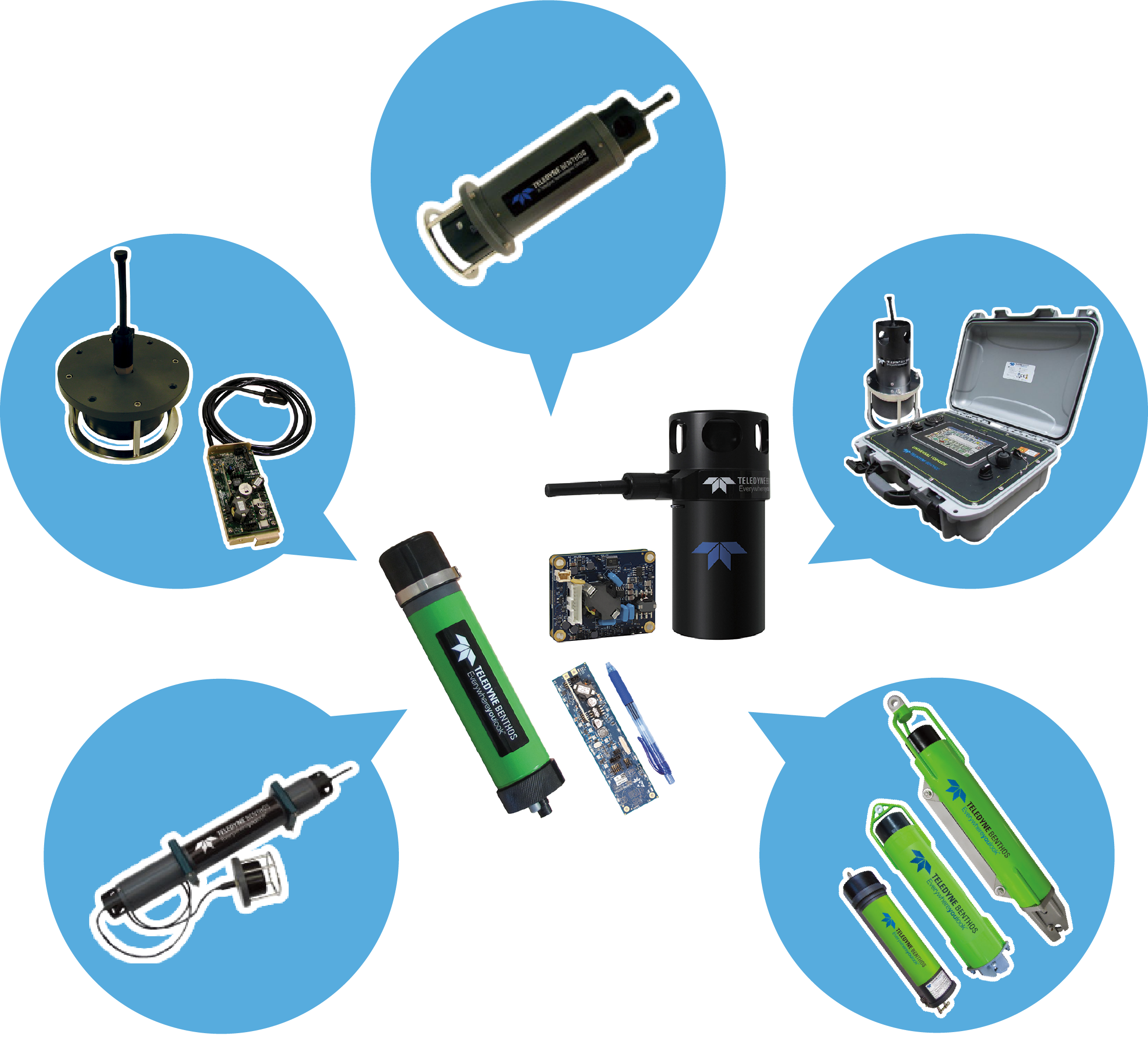

互換性

コンパクトモデム/ ウルトラコンパクトモデムはATM-900シリーズのほか、すべての現行 Teledyne Benthos 社製の水中機器と通信の互換性があり、 UTS-9500E やTrackit(USBL) 等と組み合わせて使用可能です。 (周波数帯を合わせる必要があります) JANUS Interoperability Standard (LF) にも対応しています。
