Deep Sea Glass Spheres
Benthos 社製ガラス球は生まれ変わりました。

Teledyne Benthos 社製ガラス球は、安価で腐食しない無公害の耐圧ブイ、耐圧ハウジングとして50 年以上にわたって様々な海域、分野での海洋研究を支えてきました。
全てのガラス球は、確実性をより高めるため、出荷前に10,000psi(水深6,600m 相当) の耐圧テストが実施されております。


Teledyne Benthos 社は、ガラス球の全工程を見直し、様々な改善、確認を行ないました。

  • 最高水準のCNC 研磨機の導入し、加工精度および速度を飛躍的に向上させました。
  • バキュームポート等のデザインを変更し、安全性、信頼性を向上させました。
  • 新デザインの耐用年数検証の為にサイクルテストを開始しました。
  • ガラスブイにて1100 回以上の耐圧試験を実施しました。
  • ガラスハウジングに3 つの水中コネクターを取り付け、600 回以上の耐圧試験を実施しました。

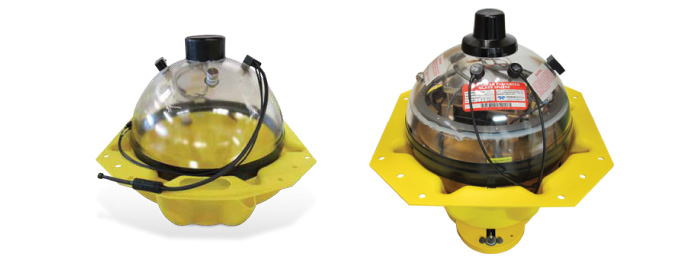

17インチガラスハウジング
水中コネクタアセンブリ例

製品の特長

  • 高耐圧ガラスブイ
  • 全品出荷前に10,000psi 耐圧試験実施
  • バキュームポート組込により何度でも開閉
    可能
  • 水中コネクタ取付可能
  • 高耐圧ガラスハウジング
  • 特許VacuSealed closure 技術
  • 運用、保管に便利なハードハット

オプション

  • 防護カバー「ハードハット」
  • 水中コネクタ(ペネトレイター) 取付
  • シーラントストリップ
  • 真空引き用チタニウムバキュームポート組込
  • 水中コネクタ用穴あけ加工
  • シーラントプロテクトテープ

仕様

  13インチ 17インチ
型番 2040-13V/H 2040-17V/H
外径 33 cm 43.2 cm
内径 30.5 cm 40.4 cm
空中重量 9.07 kg 17.7 kg
浮力 10.4 kg 25.4 kg
耐圧 9,000 m 6,700 m
材質 低膨張ホウケイ酸ガラス
熱膨張係数 3.8 × 10-6/℃
比重 2.22
ヤング率 62GPa (9×106 p.s.i. )
ポアソン比 0.20
屈折率 1.48
熱伝導率 0.0023 calorie cm/cm2 sec℃
比熱 0.18 calorie/gm ℃

ハードハット


スタンダード
204H

リブド
204HR

スーパーリブド
204-SRO/204-SRM
ハードハットは、海上でも視認性の高いライトイエローのポリエチレン製保護カバーです。
上下のユニットをガラス球に被せて、ボルトで締め合わせるだけで、運用時や保管時の衝撃から保護します。
水中では中性浮力になるため、浮力計算に含める必要はなく、係留フレームやチェーンで連結する際も、作業が容易になります。


204H-17 スタンダードハードハット


204HR-17 リブドハードハット


204-SRO-13/17 スーパーリブドハードハット・オクタゴナル


204-SRM-17 スーパーリブドハードハット・モアリング




型番 A B C D E F 空中重量
204H-17 55.9
cm
12.7
cm
48.3
cm
49.5
cm
- - 2.95
kg
204HR-17 54.6
cm
38.1
cm
49.5
cm
35.8
cm
5.1
cm
43.2
cm
3.29
kg
204-SRO-13 48.3
cm
12.7
cm
40.6
cm
43.2
cm
- - 2.50
kg
204-SRO-17 61.0
cm
12.7
cm
53.3
cm
55.9
cm
- - 3.63
kg
204-SRM-17 55.9
cm
38.1
cm
51.8
cm
35.0
cm
3.8
cm
43.7
cm
3.74
kg
